Инструкция по монтажу панелей Кликфальц Grand Line

Кликфальц Grand Line – современный и надежный кровельный материал, который обладает рядом преимуществ перед традиционными кровельными материалами. Специальное замковое соединение панелей облегчает и ускоряет монтаж кровли.

Крепление панелей к обрешетке выполняется саморезами и не требует специального инструмента. После защелкивания панели на поверхности кровли не остается открытого крепежа, что значительно увеличивает ее герметичность и долговечность. Область применения такого материала широка – от вновь возводимых зданий и сооружений до реконструкции старых, от промышленно-гражданского, до индивидуального жилищного строительства.

Каждая панель представляет собой профилированный стальной лист, у которого на одной кромке сформирован верхний замок, на другой – ответная часть замка и гвоздевая полка с перфорацией. В гвоздевую полку производится крепление панелей к обрешетке саморезами. Для крепления панелей между собой достаточно наложить края смежных панелей и нажать на материал, чтобы верхний замок защелкнулся на ответной части.
Grand Line предлагает два вида самозащелкивающихся панелей Кликфальц: гладкие, стандартные и Profi, с продольной декоративной накаткой в виде двух полос.

Панели имеют полную ширину 542 мм, полезную, с учетом перехлеста – 510 мм. Покупатель сам выбирает подходящую длину картин от 1,2 до 9 м, с шагом 1см. Высота гребня верхней замковой части – 25 мм. Минимальный рекомендованный угол наклона кровель, для которых может использоваться Кликфальц – 16°.

Самозащелкивающиеся панели Кликфальц на кровле

Подготовительные работы. Устройство кровельного пирога

Перед началом монтажа необходимо удостовериться в наличии всех необходимых материалов, комплектующих и аксессуаров. Все, что может потребоваться для устройства крыши с кровельным покрытием из панелей Кликфальц вы найдете в соответствующих разделах интернет-магазина компании Grand Line. Таким образом, вы можете приобрести полный комплект в одном магазине.

1. Основание

Для кровель с углом наклона от 16° до 25° в качестве основания используется сплошной настил из досок (толщина - не менее 25 мм), водостойкой фанеры или OSB (толщина - не менее 12 мм). В этом случае необходим гидроизоляционный разделительный слой. Это может быть любой гидроизоляционный материал, предназначенный для укладки на сплошное основание. Отлично подходит битумно-полимерный подкладочный ковер Icopal FEL’X или его аналоги. Использование пространственных мембран для этой цели не предусматривается.

Для кровель с углом наклона более 25° используется шаговая обрешетка. В этом случае разделительный слой отсутствует. Расстояние между досками зависит от угла наклона.

Рекомендации Grand Line – в таблице:

25° - 35° 50 мм
35° - 45° 100 мм
45° - 70° 200 мм
70° - 90° 300 мм

2. Гидроизоляция

В утепленных мансардах, для защиты утеплителя, а также с целью увеличения эффективности утепления, используйте супердиффузионные мембраны, например Folder Classic, Delta Vent N, Tyvek Solid.

Для холодного чердака, при наличии разделительного слоя дополнительный гидроизоляционный слой не требуется. Для шаговой обрешетки – гидроизоляционный слой, который монтируется непосредственно на стропила, обязателен. Допускается использование конвекционных пленок, например Grand Line D98.

гидроизоляция для монтажа панелей кликфальцпароизоляция для монтажа панелей кликфальц

3. Контробрешетка

монтаж обрешетки для панелей кликфальц

Для формирования вентиляционных каналов под обрешеткой используются бруски высотой не менее 50 мм. Рекомендуется использовать разреженную контробрешетку для более эффективной вентиляции подкровельного пространства, особенно на сложных крышах.

4. Защита подкровельного пространства

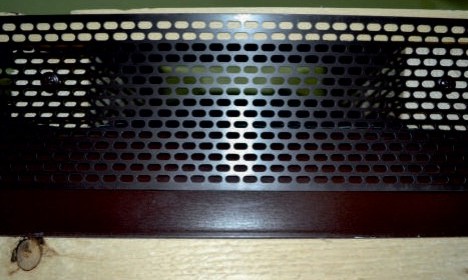

Для защиты от мусора и снега вентиляционный зазор на коньке закрывается Аэроэлементом конька Grand Line с высокой воздухопроницаемостью. Открытый вентзазор на карнизе, для защиты от проникновения птиц и насекомых, рекомендуется закрывать Вентиляционной лентой для карниза.

установка защиты подкровельного пространстватехнология монтажа защиты подкровельного пространства для кликфальца

5. Утеплитель

Рекомендации по слою утепления традиционны – минераловатный утеплитель, с плотностью, рекомендуемой для скатных кровель. Толщина слоя утепления определяется теплотехническим расчетом.

6. Крепеж

Для крепления панелей к обрешетке из досок используйте Саморезы с прессшайбой острые 4,2х25 цинк, к фанере и OSB - 4.2x19.
Коньковая, торцевая планка и планка примыкания крепятся Саморезами Кровельными 4,8*29 Ral с окрашенной головкой, шайбой и EPDM прокладкой Остальные доборные элементы крепятся саморезами с прессшайбой.

Инструменты для крепления панелей Кликфальц

Кроме стандартных кровельных инструментов: шуруповерта, инструмента для разметки и резки панелей, заклепочника, пистолета для герметика, при работе с панелями Кликфальц используется специальный инструмент:

1. Ножницы "Пеликаны" для прямого раскроя плоского листа. Удобны для выполнения длинных резов панелей и доборных элементов. Производитель - Stubai / EDMA;

2. Ножницы подрезные левые/правые для резки материала по кривой. Удобны для подрезки замков на панелях. Производитель -EDMA / Malco;

3. Клещи большие прямые скошенные 180 мм сквозное соед. для обустройства примыкания к трубе и стене высотой до 180 мм. Необходимы для формирования конвертов по технологии двойного фальца. Производитель – Stubai;

4. Инструмент для подгиба карнизного свеса - универсальный компактный инструмент для подгиба карнизного свеса, глубина гиба 25,4 мм и 38,1 мм, длина гиба 460 мм. Используется не только на карнизе но и на ендове, при наращивании, на обходе трубы. Производитель – Malco;

5. Клещи 45 град 60/80 мм. Кровельные клещи под углом 45 градусов и шириной губок 60/80 мм. Используются для формирования большинства узлов на фальцевой кровле. Производитель - Stubai / EDMA;

6. Киянка усеченная. Пластиковая киянка с двумя видами ударной поверхности: клиновидной и плоской. Производитель - Stubai / EDMA.

инструменты для крепления панелей кликфальц

Карниз, гидроизоляция, обрешетка

Перед монтажом этого узла следует завершить установку софитов, если проектом предусмотрено их использование.
Рассмотрим вариант утепленной кровли с шаговой обрешеткой. Монтаж состоит из нескольких стандартных этапов. Их выполнение предельно упрощается при использовании оригинальных комплектующих Grand Line.
Последовательность выполнения работ следующая:

  • К стропилам крепят саморезами вдоль всего карниза Планку капельник 100х55. Для защиты от повреждений при транспортировке она покрыта пленкой, которую обязательно снимают перед установкой.
  • Поверх стропил расстилают супердиффузионную мембрану без провиса. Строительным степлером фиксируют ее к стропилам. Вдоль линии капельника соединение выполняют двусторонним скотчем или специальным клеем.
  • Поверх супердиффузионной мембраны выполняют установку контробрешетки. Для этой цели используют деревянные бруски сечением 50х50 мм. Рекомендуется под контрообрешетку приклеить ленту для контробрешетки с целью обеспечения максимальной защиты стропил от конденсата.
  • Далее устанавливают обрешетку с рекомендованным для данного уклона кровли шагом. Подходит доска толщиной от 25 мм.
  • Вдоль ската закрепляют вентиляционную ленту ПВХ саморезами ПШ или строительным степлером.
  • Для последующей установки крюков водостока на нижней обрешетке выполняют стамеской пазы глубиной 5 мм и шириной 25 мм.
  • Анодированными саморезами PZ водосточные крюки крепят в подготовленных пазах.
  • Следующей крепится карнизная планка после снятия с нее защитной пленки. Для этого удобно использовать саморезы ПШ или гвозди с плоской шляпкой. Шаг крепежа – 30 см (в шахматном порядке).
технология монтажа панелей кликфальц

Технология укладки и монтажа панелей Кликфальц

Панели Кликфальц крепятся саморезами с прессшайбой по дереву в центр перфорации гвоздевой полки. Шаг крепления 250-300 мм в зоне карниза и торца и 400-500 в центре ската. Саморезы вкручивают под углом 90 градусов слегка недокручивая, для возможности смещения панели при тепловом расширении.

Технология монтажа: при укладке первого листа, крайне важно соблюсти прямой угол между линией карниза и панелью Кликфальц. При перекосе панели относительно линии карниза, для исправления ошибки придется демонтировать панели.

Монтаж панелей ведется от торца. Планируя размещение первой панели необходимо учесть, что на торце после крепления панели должна быть установлен брусок 50*30, который необходим для крепления торцевой планки.

Начинать можно как с целой, так и с обрезанной по торцу панели. Выбор варианта зависит от особенностей кровли (например, наличия печной трубы) и эстетических предпочтений клиента.

Торец, укладка стартовой панели

Последовательность выполнения работ следующая:

  • Выполняется подрезка панели по торцу, если это требуется. Вдоль обрезанной кромки производится загиб края вверх на 25-30 мм под углом 90°. Для старта целой панелью эти операции не нужны.
  • На нижнем краю панели, у замков ножницами делают надрезы глубиной 25 мм. Затем выполняют подгиб получившегося края панели вниз, инструментом для подгиба карнизного свеса. Угол загиба должен составлять15-30°. Оставшуюся часть замка срезают. Рекомендуется оставить полоску металла, чтобы закрыть отверстие на торце обоих замков.
  • По нанесенной разметке крепят первую панель штатно - саморезами в перфорацию гвоздевой полки, а со стороны торца - самодельными кляммерами.
  • К бруску сверху и к торцевой доске сбоку, кровельными саморезами 4.8*29 крепят Торцевую планку 60х97. Шаг крепления 50-60 см. Чтобы закрыть торец бруска, край планки подрезают и делают загиб.

Ендова

Для формирования желоба на стыке скатов, используется Планка ендовы нижней 300*300. По обоим краям в 5-10 см от края, к планке заклепками крепятся крепежные планки. Место крепления планок герметизируется. Примыкающие к ендове панели обрезаются по шаблону с запасом в 25 мм под будущий загиб аналогично карнизному загибу. Готовая панель укладывается в зацеп с крепежной и карнизной планкой.

монтаж ендовы для панелей кликфальцзагиб ендовы для панелей кликфальц

Конек

Для этого узла потребуются:

  • Конек плоский 150х40х150 (Для односкатной кровли – Конек односкатной кровли 160*160);
  • Вентпрогон опорный для фальца, нарезанный под нужный вид панелей (0,5м для стандартных панелей, либо 0,3м для панелей Кликфальц mini);
  • Аэроэлемент конька Grand Line.

Последовательность выполнения работ следующая:

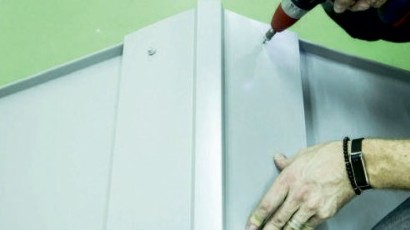

  • К краям панелей противоположных скатов, вдоль линии конька, закрывая коньковый зазор, крепят ленту аэроэлемента. Особое внимание уделяют тому, чтобы клеевой слой надежно приклеился к панелям, особенно на замках.
  • Между замками панелей Кликфальц, на самый край, по обоим сторонам от линии конька, к обрешетке крепят вентпрогон опорный саморезами 4.8*29. Для герметизации точек крепления используйте герметик.
  • К вентпрогону опорному крепят коньковую планку кровельными саморезами 4.8*29.
технология монтажа конька для кликфальцаустановка конька для панелей кликфальц

Наращивание панелей Кликфальц

Если длина ската более максимально возможной длины панелей, выполняют стыковку панелей. Места стыков распологаются в шахматном порядке. Минимальное смещение стыков относительно друг друга - 500 мм. Минимальный нахлест между панелями -100 мм. Стыковка панелей в линию и простой накладкой не предусмотрена.

Последовательность выполнения работ:

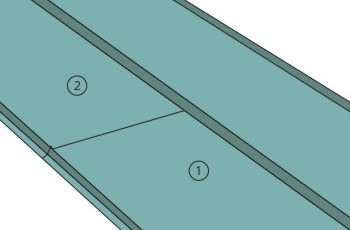

  • На накрываемой, нижней панели обрезают замки на длину около 100 мм. Срезанные замки обжимают клещами и слегка отгибают от центра панели;
  • К нижней панели фиксируют крепежную планку заклепками в 30 мм от края панели, место крепления герметизируют;
  • Верхнюю, накрывающую панель готовят как на карнизе, замки на местах нахлеста нужно слегка «приоткрыть»;
  • Устанавливают верхнюю панель, защелкивают замки. Место стыка выравнивают с помощью клещей, киянки и деревянного бруска.
монтаж кликфальцатехнология наращивания панелей кликфальц

Обход прямоугольных труб

Данному узлу уделяют особое внимание, добиваясь его максимальной герметичности. Для обхода трубы шириной не более 70 см потребуются:

  • Планка примыкание верхнее к трубе фальц

Перечисленные элементы не должны быть жестко закреплены к трубе. Для обеспечения герметичного примыкания к трубе используйте Планку примыкания в штробу или внакладку.

Последовательность выполнения работ:

1. Примыкающие к дымоходу панели обрезают в 200 мм от его нижнего края.

2. На края панелей, на всю ширину, заклепками крепят крепежные планки в направлении вниз от трубы;

3. У основания дымохода снизу крепят доски или рейки шириной 50-100 мм и высотой 25 мм.

4. Делают подготовку Планки примыкания к трубе нижней – обрезают под ширину трубы, оставляя отгибы по 30 мм, под углом 90° для стыковки с боковыми панелями и формирования одинарного фальца;

5. В качестве боковых элементов обхода используются дополнительные панели, у которых края имеют загибы для примыкания к трубе, отгибы для стыковки с планкой примыкания нижней и верхней. Панели крепятся к крепежным планкам снизу, защелкивается замок с соседней панелью. С Планкой примыкания к трубе нижней подготовленный край панели соединяется одинарным фальцем;

6. Подготовленная Планка примыкания к трубе нижняя крепится одинарным фальцем к отгибам на панелях и кляммерами к обрешетке;

7. Верхние панели готовятся как на карнизе и монтируются внахлест на боковые панели и в зацеп за край Планки примыкания к трубе верхней. Место стыка тщательно герметизируются кровельным герметиком Grand Line;

8. По периметру трубы, поверх смонтированных элементов крепится Планка примыкания в штробу (Планка примыкания внакладку). Жесткое крепление элементов обхода к стене не допускается. В штробу или в отгиб планок заложите герметик.

Рекомендации по эксплуатации

Для того, чтобы кровля из Кликфальца служила долго, регулярно осматривают крышу с земли. Ежегодно – с подъёмом на уровень карниза, на каждый скат. После аномальных природных явлений – града, ураганных ветров, сильных снегопадов – проводят внеочередной осмотр кровли с земли. При появлении на кровельном материале царапин – ремонтируют их краской по металлу (предпочтительнее корректор для ремонта царапин и краски с кистью, допускается аэрозоль). Очистку снега зимой с кровли не практикуют. На правильно спроектированной крыше, оборудованной системами снегозадержания, счищать снег с металлочерепицы не нужно. Не существует технологии, позволяющей счистить снег с кровли, не промяв и не поцарапав панели. К очистке снега прибегают только тогда, когда скопившаяся снежная масса угрожает разрушением кровли.

Кликфальц Mini

О Кликфальц Mini

Кликфальц Mini - кровельный и фасадный материал со скрытым креплением. Рабочая ширина панели - 305 мм.

За счет уменьшенной ширины, по сравнению с привычными панелями, панели Кликфальц Mini имеют ряд преимуществ:

  • обладают большей жесткостью
  • подходят для малых архитектурных форм
  • имеют более выразительный дизайн

Технические характеристики

Ширина общая, мм 340
Ширина полезная, мм 305
Высота гребня, мм 25
Минимальная длина картины, м 1,2
Максимальная длина картины, м 9

Панели Кликфальц Mini отлично сочетаются с фасадами на основе штукатурки, а также с фасадами из бруса.
Панели Кликфальц с уменьшенной шириной идеально подойдут для небольших строений, таких как бани, беседки, кровли и фасады небольших домов.

Обращаем внимание, что одной из особенностей кровли, выполненной в панелях фальца, является возможное наличие волнистости на картинах. Вызвана она специфичностью данного материала. Плоская поверхность картины не имеет достаточной жесткости, как следствие волнистость может проявляться из-за напряжения в металле, неровной обрешетки или температурных расширений. Снизить эффект волнистости позволит металл с матовым полимерным покрытием. Обращаем внимание, что эффект носит сугубо эстетический характер и не влияет на функциональную составляющую фальцевой кровли. Клик фальц  купить в Ростове-на-Дону по телефону: (863) 226-89-03, 8928-226-89-01 или Watsapp 8928-128-80-11

Кликфальц
Кликфальц mini
Замок нижний
Замок нижний
Замок верхний
Замок верхний
Замок собранный
Замок собранный
Замок собранный
Замок собранный

Фальцевая кровля кликфальц

О Фальцевой кровле

Актуальный, стильный и надежный кровельный материал, который отлично сочетается с различными архитектурными стилям. Благодаря классике линий этот материал понравится даже самым консервативным личностям. Главная особенность этого материала –легкость монтажа. Листы крепятся к обрешетке саморезами через отверстия вдоль замочной части кровли без использования специального оборудования.

Одной из особенностей кровли, выполненной в панелях фальца, является возможное наличие волнистости на картинах. Вызвана она специфичностью данного материала. Плоская поверхность картины не имеет достаточной жесткости, как следствие волнистость может проявляться из-за напряжения в металле, неровной обрешетки или температурных расширений.
Снизить эффект волнистости позволит металл с матовым полимерным покрытием.
Обращаем внимание, что эффект носит сугубо эстетический характер и не влияет на функциональную составляющую фальцевой кровли.

Технические характеристики

Ширина общая, мм 542
Ширина полезная, мм 510
Высота гребня, мм 25
Минимальная длина картины, м 1,2
Максимальная длина картины, м 9

Федор Конюхов, известный русский путешественник, о выборе панелей Кликфальц:

"Для реконструкции своего дома я выбрал Кликфальц, который называю материалом будущего. Очень хорошо, что крепится Кликфальц без использования лишних саморезов и гвоздей, и времени на работу тратится конечно же гораздо меньше, когда картины изготовлены заранее под размер кровли. Я думаю, что те люди, которые занимаются строительством или только собираются что-то строить, обратят внимание на этот материал".

Савченко Н. А., эксперт по металлическим кровлям, о преимуществах панелей Кликфальц:

"Одним из преимуществ Кликфальца является скрытый способ крепления. Это значительно повышает  надёжность и долговечность металлической кровли, так как в ней отсутствуют на рабочей поверхности сквозные отверстия, неизбежные при креплении саморезами".

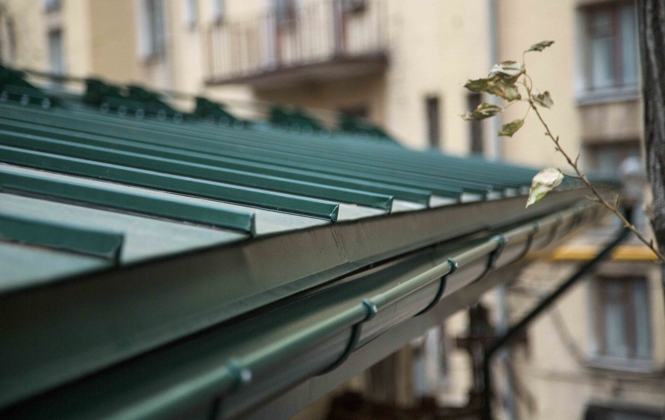

Фальцевая кровля широко применяется как для покрытия новых, только что возведенных зданий и сооружений, так и для реконструкции старых. Она прекрасно вписывается в дизайн любого города, создавая эстетичный привлекательный вид каждого строения. Многообразие расцветок делает фальцевую кровлю незаменимой в любых дизайнерских решениях.

Кликфальц
Кликфальц
Кликфальц Line
Кликфальц Line
Замок нижний
Замок нижний
Замок верхний
Замок верхний
Замок собранный
Замок собранный
Замок собранный
Замок собранный

Фальцевый шов и его виды
Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность.

Мы используем два вида фальцевого шва:

  • двойной стоячий фальц
  • кликфальц

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.

Двойной стоячий фальц

О Фальцевой кровле

Актуальный, стильный и надежный кровельный материал, который отлично сочетается с различными архитектурными стилями. Благодаря классике линий этот материал понравится даже самым консервативным личностям.

Главной особенностью двойного стоячего фальца является универсальность применения, не только благодаря внешнему виду, но и техническим характеристикам и методам крепления.

Этот кровельный материал подходит для крыш с пологими скатами и поставляется в широкой цветовой палитре.

Технические характеристики

Ширина общая, мм * 563
Ширина полезная, мм 550
Высота гребня, мм 25
Минимальная длина картины, м 1,2
Максимальная длина картины, м 9

- * cтоимость двойного стоячего фальца рассчитывается исходя из ширины 625 мм (ширины заготовки)

Двойной стоячий фальц Grand Line
Двойной стоячий фальц
Двойной стоячий фальц Line
Двойной стоячий фальц Line

Фальцевый шов и его виды

Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность.
Мы используем два вида фальцевого шва:

  • Двойной стоячий фальц
  • Кликфальц

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.

Двойной стоячий фальц  купить в Ростове-на-Дону по телефону: (863) 226-89-03, 8928-226-89-01 или Watsapp 8928-128-80-11

Фальцевая кровля кликфальц pro

Кликфальц Pro - наш улучшенный профиль Кликфальц.
Мы снизили до минимума вероятность появления волнистости картин и
увеличили высоту замка на 28% по сравнению с Клифальц и Двойной стоячий фальц Grand Line!

Одной из особенностей кровли, выполненной в панелях фальца, является возможное наличие волнистости на картинах. Вызвана она специфичностью данного материала. Плоская поверхность картины не имеет достаточной жесткости, как следствие волнистость может проявляться из-за напряжения в металле, неровной обрешетки или температурных расширений.
Снизить эффект волнистости позволит металл с матовым полимерным покрытием.
Обращаем внимание, что эффект носит сугубо эстетический характер и не влияет на функциональную составляющую фальцевой кровли.

Преимущества:



Высота замка 33 мм
Высота замка 33 мм
Монтаж от 10°
Монтаж от 10°
Вырез под загиб картин по карнизу
Вырез под загиб картин по карнизу
Заводская заглушка замка
Заводская заглушка замка
